治具用アクセサリー
治具用アクセサリー 治具用アクセサリー 治具用アクセサリー

治具用アクセサリー

ASSOLOKシステムの90°オフセットヘッドとアクセサリーは、測定治具や特殊な測定器を組み合わせるための要素エレメントです。そのコンパクトなサイズと規格化された外径(φ8mm)や接続ネジ(M6×0.75)、広い可動範囲により、高精度で合理的な組み合わせができるので、様々な測定方法に対応できます。

インジケーターホルダー MH6

標準ホルダー(MH6-51-AS)
外径φ10mm 長さ51mm
プラスチックリップなし
エクステンションホルダー(MH6-150~290)
外径φ10mm
長さ150mm、200mm、290mm

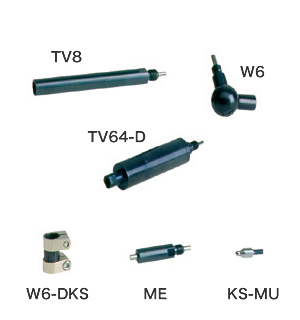

デプスエクステンション TV

温度に対し熱膨張系の低い不変鋼を使用しています。

外径φ8(TV8)
長さ20mm、30mm、40mm、50mm、64mm、125mm、250mm、500mm、750mm、1000mm
外径φ8h5mm(TV8h5)
長さ64mm、125mm
外径φ10mm(TV10)
長さ240mm、500mm、750mm、1000mm
ロータリーエクステンション
長さ64mm(TV64-D)
長さ36mm(TV36-D)

直角アタッチメント W6

ダブルクランプ W6-DKS

コンタクトポイント MUT-5

外径φ4mm×5mm
超硬製ヘリカルポイント R=8mm

超硬ボール付測定子 KS-MU

精度:±1μm、硬度:1600HV
ボールサイズ:0.500~15.000mm
(0.001mmステップ)

ダイヤル用スピンドル継足棒 MUZ

外径φ4mm
長さ10~100mm(10mmステップ)

リニア測定子 ME

外径φ8mm、可動範囲4.5mm
ネジM6×0.75
長さ5mm、8.5mm、12mm、15.5mm、19mm、22.5mm

シムワッシャー US

厚さB=0.2mm、0.3mm、0.4mm、0.5mm、1.0mm

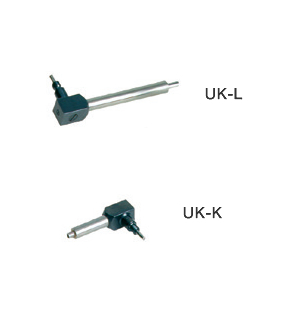

90°オフセットヘッド UK

型式(L mm) A(mm) 型式(L mm) A(mm)
UK-L-5 22 UK-K-5 17
UK-L-10 27 UK-K-10 22
UK-L-15 32 UK-K-15 27
UK-L-20 37 UK-K-20 32
UK-L-25 42 UK-K-25 37
UK-L-40 57 UK-K-40 52
UK-L-60 77 UK-K-60 72
可動範囲:4.5mm  ステム径:φ8-0.01

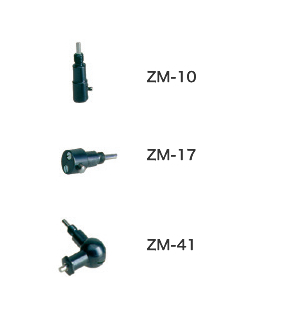

90°オフセットヘッド ZM

型式 A(mm) 可動範囲(mm)
ZM-10 4.6 2.5
ZM-13 6.1 3
ZM-17 8.1 3
ZM-21 10.1 3
ZM-25 12.1 3
ZM-29 14.1 3
ZM-33 16.1 4.5
ZM-37 18.1 4.5
ZM-41 20.1 4.5
