治具用インジケータホルダー

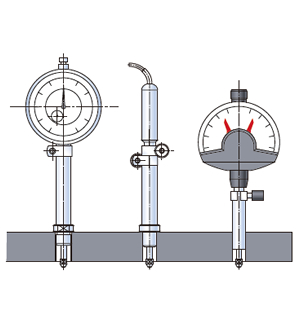

ASSOLOKシステムのビルトインホルダーはダイヤルインジケータ、マイクロコンパレータ、電子マイクロメータのゲージヘッド等のφ8mmのステムを最小限の変形で安全にクランプします。インジケータのヒステリシスや予期しないズレによる測定エラーを大幅に減少します。小さい寸法、構成の変化とコストのかからない取付けもこのホルダーの特長です。タンゼンシャルクランプの締め付け方向が逆のクランプ付きも、追加費用なしで供給できます。
※(追加記号:SP)クランプ穴3/8"とネジM12×0.75は、ご要望により製作します。

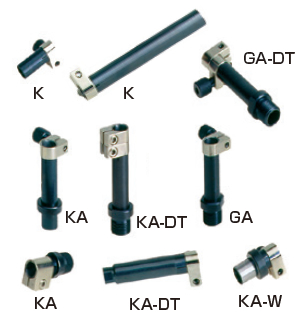

型式 | 全長(mm) | |||||||
---|---|---|---|---|---|---|---|---|
K | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
K-DT | – | – | 30 | 40 | 50 | 60 | 80 | 100 |
GA | – | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
GA-DT | – | – | 32 | 40 | 50 | 60 | 80 | 100 |
GA-W | – | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
GA-DT-W | – | – | 32 | 40 | 50 | 60 | 80 | 100 |
KA | – | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
KA-DT | – | – | 32 | 40 | 50 | 60 | 80 | 100 |
KA-W | – | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
KA-DT-W | – | – | 32 | 40 | 50 | 60 | 80 | 100 |
