インジケータ ダイヤトロン 2200

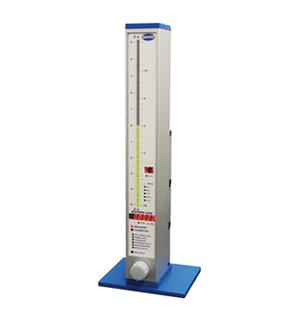

電子コラム ダイヤトロン2200は、測定結果を3色カラー(赤、黄、緑)のバーグラフスケールとデジタル表示から読み取れるコラム形の測定システムです。コラムには、使用されているインターフェースを検出する自動機能が装備されており、オペレータは画面表示から測定値を容易に読み取れます。 プログラムは、正面にある回転押しスイッチもしくはソフトにて行います。測定子(ハーフブリッジ)は1、2、4、8個入力することができます。
測定及び表示機能
- スタティック測定モード
- ダイナミック測定モード:Max値、Min値、平均値、公差、自動機能による測定モード
- マルチプレーン測定モード:自動で1ヶ所から8ヶ所の測定ポイントの選択ができます
- 測定範囲/分解能:
±3.0mm/0.1μm
±30mm/1μm - 測定単位:mm/inch
- 2桁ディスプレイ:
測定ポイント番号(C1~C8)、測定入力(P1~P8)、基本セットメニュー(L0~L9) - 6桁ディスプレイの表示範囲
・比較値の表示:±9.999mm/±99.999mm
・絶対値の表示:0~99.9999mm/0~999.999mm
仕様
型式 | DIATRON 2200-1K |
DIATRON 2200-2K |
DIATRON 2200-4K |
DIATRON 2200-8K |
---|---|---|---|---|
電子測定子入力数 | 1 | 2 | 4 | 8 |
寸法 |
W56 × D86 × H418.5 mm | |||
重量 | 約1,400g( ベースプレート含む) | |||
電源 | 100~240VA、45~60Hz | |||
バーグラフ表示 | 3色カラーLED(自動カラー変化:公差マーク表示可能) | |||
出力 | RS232(9ピン D-SUB)、OPTO RS232によるデータフォーマット |
バースケールの範囲
指示範囲 | 最小表示値 |
---|---|
±5.0000 mm | 0.1mm |
±1.5000 mm | 0.02 mm |
±0.5000 mm | 0.01 mm |
±0.1500 mm | 0.002 mm |
±0.0500 mm | 0.001 mm |
±0.0150 mm | 0.0002 mm |
±0.0050 mm | 0.0001 mm |
アクセサリー(オプション)
品名 | 型式 |
---|---|
フットスイッチ | DT2200-FS |
接続ケーブル | DT-RS232 |
