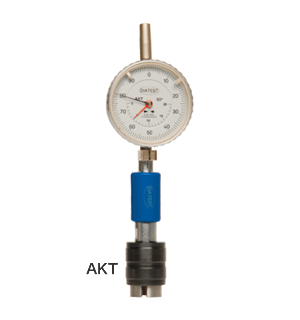

外側用テーパーゲージ AKT
外側用テーパーゲージ AKT 外側用テーパーゲージ AKT 外側用テーパーゲージ AKT

外側用テーパーゲージ AKT

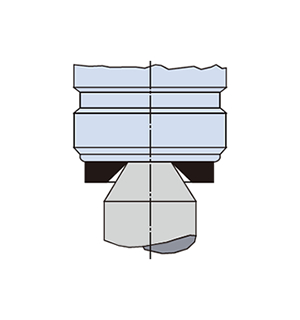

時間と費用が掛かるとされたテーパーの外側の測定が簡単にできる、ダイヤテストの外側用テーパーゲージです。面取りされたシャフト、ピストンプランジャーバルブ軸、テーパー付アーバーの先端における外径を素早く正確に測定できます。

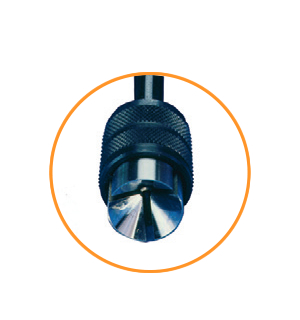

ダイヤテスト外側用テーパーゲージには、プランジャー角度60゚(0゚~60゚用)、90゚(60゚~90゚用)、127゚(90゚~127゚用)の3種類があります。

単位mm
型式 角度 測定範囲 型式 角度 測定範囲
AKT-90-1
AKT-90-2
AKT-90-3
AKT-90-4
AKT-90-5
AKT-90-6
90° 5-20
20-40
40-60
60-80
80-100
100-120
AKT-60-1
AKT-60-2
AKT-60-3
AKT-60-4
AKT-60-5
AKT-60-6
AKT-60-7
AKT-60-8
AKT-60-9
AKT-60-10
AKT-60-11
AKT-60-12
60° 5-12
10-21
20-31
30-41
40-51
50-61
60-71
70-81
80-91
90-101
100-111
110-121

AKT-127-1
AKT-127-2

AKT-127-3
AKT-127-4
AKT-127-5
AKT-127-6

127°

5-20
20-40

40-60
60-80
80-100
100-120
