内外兼用測定テーブル ダイヤコム
内外兼用測定テーブル ダイヤコム 内外兼用測定テーブル ダイヤコム 内外兼用測定テーブル ダイヤコム

内外兼用測定テーブル ダイヤコム

ダイヤテスト システム コム DIA-COME

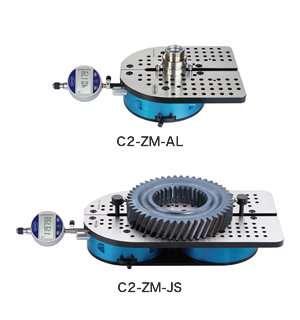

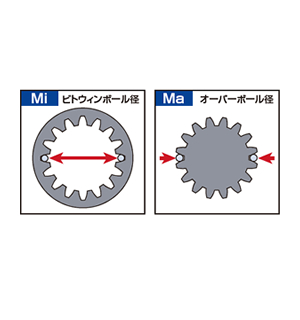

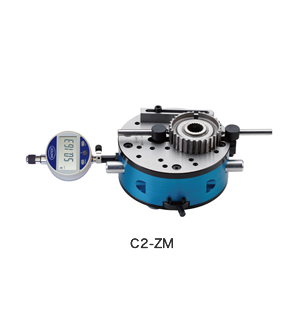

測定テーブルDIA-COME※は、3つの異なったサイズがあります。 この3サイズの登場で、内歯車と外歯車の測定が容易になりました。 測定範囲は、トータル的にはMi寸法で11.5~300mm、そしてMa寸法で0~275mmです。 本ゲージは頑丈な構造ですので、工場現場での測定に最適です。測定作業の簡便さと柔軟性が際立った特長です。 Mi寸法を変更したり、内側径から外側径への変更も素早く簡単にできます。COMEは1ヶの固定測定コンタクトと1ヶの可動コンタクトを装備しています。固定側コンタクトはMiもしくはMa寸法を測定するように調整します。可動側コンタクトの測定範囲は20mmです。 可動側コンタクトの移動量をインジケータユニットに直接1:1で伝えます。 ほとんど全てのインジケータのステムφ8h7にてクランプできます。 測定精度は0.002mmです。 ※他の測定ピンを組み付けたこの標準測定器で、外側径、内側径の測定、くぼみ溝径(内側、外側)の測定や、円錐部品の測定にも適用できます。
