内歯車用インターナル・ギアゲージ ZM
内歯車用インターナル・ギアゲージ ZM 内歯車用インターナル・ギアゲージ ZM

内歯車用インターナル・ギアゲージ ZM

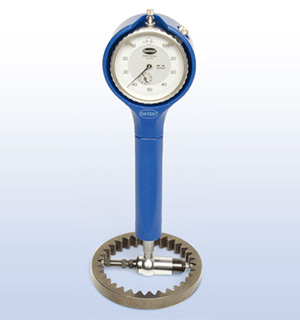

ダイヤテストのインジケータやホルダー等を組んだ標準スタイルに、歯車測定ユニットを加えることによって、ビトゥインボール径、大径、内歯車・内スプラインのビトゥインボール径、テーパー・真円度の測定ができます。内歯車用インターナル・ギアゲージも、ダイヤテスト内径測定器のアクセサリーがすべて使用できるので経済的です。

セットの測定範囲(ボールプランジャー及びボールアンビルは含まれておりません)

型式 測定範囲 (Mi=ビトゥインボール径) 測定子数 ボール交換
ZM2 3.5-9.6mm(特殊スプリットボールタイプ) 12pcs 不可
ZM3 9.3-14.6mm(スプリットボールタイプ)
ボールアンビルはKS-ZM3-Kを使用すること
5pcs 可能
14.5-26.1mm(スプリットボールタイプ)
11pcs 可能

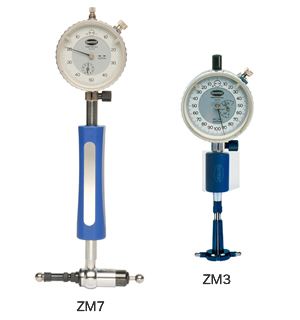

ZM6 26.1-139mm(プランジャータイプ) 1(ヘッド) 可能
ZM7 48.5-333mm(プランジャータイプ)
拡張エクステンションの増加により1000mm迄測定可能
1(ヘッド) 可能
