特殊プラグゲージ
特殊プラグゲージ 特殊プラグゲージ 特殊プラグゲージ

特殊プラグゲージ

ダイヤテストBMDプラグゲージには、様々な測定物に対応させた幅広いラインナップがあります。専用として細分化させることで、より正確な測定を可能にしています。

自動計測用<30°テーパー付>プラグゲージ PK

自動計測用プラグゲージ(PKプラグ)は、フローティングホルダーと組み合わせ、自動測定器・トランスファーライン・CNCマシンに使用されます。
[呼び寸法]内径Φ3.95~270mm

止まり穴用プラグゲージ FB

止まり穴専用のプラグゲージで、非常に浅い穴にも対応できます。標準FB・スペシャルFB・カウンター穴用FBの3種類があります
[呼び寸法] 標準FB    内径Φ7.0~150mm
スペシャルFB   内径Φ4.0~270mm
カウンター穴用FB 内径Φ4.0~270mm

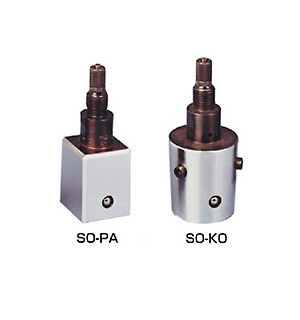

キー溝・平行間隙用プラグゲージ PA

溝や平行間隙の専用プラグゲージで、小径用もあります。
[呼び寸法] 標準用 3.0~30mm
小径用 1.0~3.0mm

クリーンエア吹き出しプラグゲージ L

測定面に切粉や油、切削油等がついている場合に使用します。ポイントの箇所からエアーが吹き出し、余分なものを排除します。
[呼び寸法]7.0~270mm

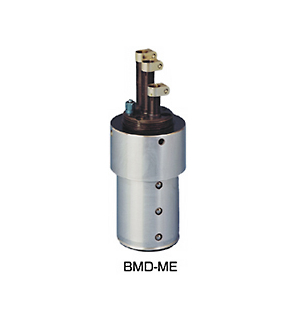

マルチプレーンプラグゲージ<多点同時測定用1~8ポイント ME

最高8箇所での童子測定が可能なプラグゲージです。インジケータは電子マイクロメータを使用します。カスタマイズとして、クリーンエア吹き出しタイプも製作できます。
