止まり穴用プランジャータイプ
止まり穴用プランジャータイプ 止まり穴用プランジャータイプ

止まり穴用プランジャータイプ

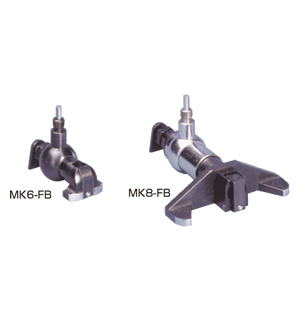

ダイヤテストの止まり穴用プランジャーは、内径Φ38.5~343mmの測定範囲で4種類あります。

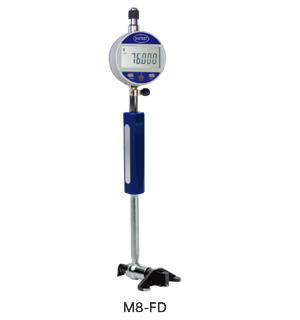

大口径測定用のダイヤテスト・プランジャータイプは、内部に伝達レバーを有しているので、しぶき・塵埃からゲージプローブを守るためカプセル設計になっています。また、より高い耐久性を追求し、プランジャーとアンビルは超硬、プランジャー・アンビル以外の各パーツは、焼き入れスチールまたは硬質クロームメッキ仕上げです。エクステンションホルダーとデップスエクステンションの伝達ロッドには、熱膨張係数の低い不変鋼(アンバ)を使用しており、温度変化の激しい環境でも正確な測定ができます。内径Φ38.50~343mmの測定範囲で4種類のプランジャーがあります。測定深さ150mmですが、デップスエクステンションを継ぎ足せば、さらに深い穴の内径も測定できます。

測定範囲

  • 内径Φ38.5~343mm
  • M6-FB:38.5-115mm
  • M8-FB:75.5-348mm
  • M68-FB:38.5-343mm
  • M5678-68-FB-Plus:19.5-343mm

プランジャータイプ標準セットの仕様

単位mm
セットNo. 測定範囲 最小目盛 ※測定深さ 測定点(底より) 品 名
M-5X 19.5-34.5 0.001 150 10 標準
ダイヤテスト
M-6 26.3-110 150
M7-Plus 50.5-233 200
M8-Plus 130-332 300
M78-Plus 50.5-332 300
M5678-Plus 19.5-332 300
M6-FB 38.5-115 0.001 150 2 止まり穴用
ダイヤテスト
M8-FB 70.5-343
M68-FB 38.5-343
M5678-68
-FB-Plus
19.5-343

※デップスエクステンションを継ぎ足すことにより、簡単に深くすることができます。

●精   度:プランジャーの全動き4.5mmの最大偏差=3μm
●繰返し精度:最大0.5μm
