温度変化や塵埃などの環境下においても、正確な測定を実現します。

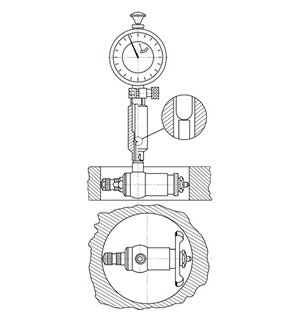

大口径測定用のプランジャータイプは、内部に伝達レバーを有しています。ゲージ測定子はカプセル設計で、しぶきや塵埃から内部機構を保護。またエクステンションホルダーとデップスエクステンションの伝達ロッドには熱膨張係数の低い不変鋼(アンバ)を使用しており、温度変化の激しい環境でも正確な測定が可能です。

特長

  • ゲージ測定子は、しぶき・塵埃から守るカプセル設計。
  • プランジャーとアンビルには、耐久性に優れた超硬(タングステンカーバイド)を使用。
  • プランジャー・アンビル以外の各パーツは、焼き入れスチールか硬質クロームメッキ仕上げで、より高い耐久性を実現。
  • 温度変化の激しい環境でも正確な測定が可能。
  • 標準ダイヤテスト接続ねじにより、ダイヤテストの様々なアクセサリーを組み合わせることができるので、特殊な検査要求にも対応。

仕様

  • 精度
    リニアリティ(動きの精度)Φ4.5mm 偏差MAX 3μm
    繰り返し精度 MAX 0.5μm

製品

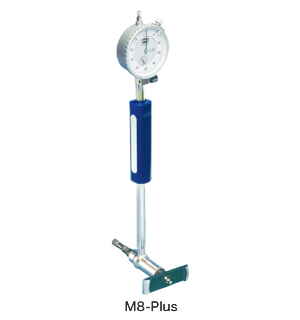

  • 標準プランジャータイプ
    内径Φ19.50~332mmの測定範囲で5種類のプランジャーがあります。
  • 止まり穴用プランジャータイプ
    内径Φ38.50~343mmの測定範囲で3種類のプランジャーがあります。
    測定深さ150mmですが、デップスエクステンションを継ぎ足せば、さらに深い穴の内径も測定できます。
