特殊測定子
特殊測定子 特殊測定子 特殊測定子

特殊測定子

小口径用内径測定器の特殊測定子は、測定子自体の素材や測定材料の形状に応じた、様々なタイプを取り揃えています

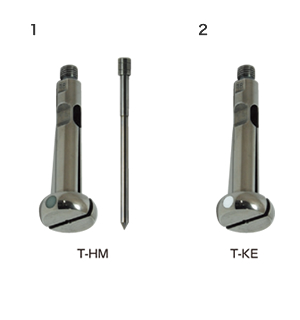

1. 超硬測定子【T-HM】

超硬測定子は標準測定子にむくの超硬を埋め込んだもので、ニードルも超硬で出来ています。それらの耐久力は測定物の材質や面粗さによって異なりますが標準測定子の6~30倍の寿命があります。超硬測定子はφ1.5~41.1mm(M-1~M-5)の標準ダイアテスト測定子と同じ範囲であります。
M-2Tにもリクエストにより超硬測定子が製作できます。

2. セラミック測定子【T-KE】

粒子0.1μmの特殊セラミックを鏡面仕上げしたコンタクトをインサートしています。面粗さの粗い穴とか柔らかく粘い材料、例えばアルミニュウム、銅もしくは、それらの合金に適します。
寿命は超硬測定子(T-HM)より50%アップします。セラミック測定子はφ3.7-41.1mm(M-2~M-5)の範囲であります

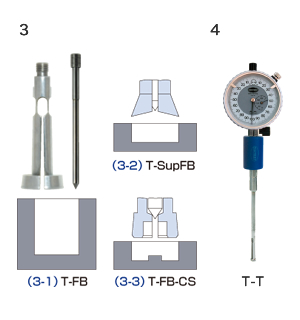

3-1. FB測定子【T-FB】

FB測定子は先端の形状が台形になっているので、浅い穴とか底面に近い所の内径測定ができます。FB測定子はφ1.5~41.1mm(M-1~M-5)の標準ダイアテスト測定子と同じ範囲です。FBニードルには頭部に溝が2本入っています。

3-2. スーパーFB測定子【T-SupFB】

FB測定子よりも底面が近い所の測定ができます。
 T-SupFB-1.75~9.50 底面から0.1mm
 T-SupFB-10~40 底面から0.2mm

3-3. 中心空洞型FB測定子【T-FB-CS】

FB測定子の中心にぬすみ穴があいたものです。
T-FB-CS-4.0~9.5 (ニードル NFBCS2-270)
測定範囲φ3.7~9.8mm
カウンターボアー径G=2.7~4mm、深さD=3.5mm

4. 小径深穴用測定子【T-T】

φ2.05~9.80mmの細くて深い穴の測定用。“T”エクステンションと共に使用します。

5. エクストラロング測定子【T-EL】

内径φ1.17~2.05mmで測定深さが100mmまでのロング測定子です。
●T-EL-1.00~1.40 (ニードル NEL0-070)
●T-EL-1.75~2.00 (ニードル NEL1-100)

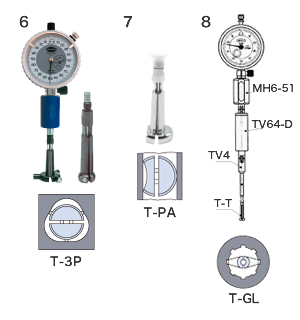

6. 三点式測定子【T-3P】

標準測定子のアンビル面に120°の間隙をおいて、埋め込んだ三つの超硬ボール又はアンビルの付いた測定子です。

サイズmm 測定範囲mm ニードル No.
5~10 -0.25/+0.60 N3P-2-270
10~25.5 N3P-3-310
26~100 ±0.60 N3P-3-310

7. 平行間隙用測定子【T-PA】

平行面の間隙を測定します。測定範囲4.7~34.1mm。
標準用とFB用がありニードルもそれぞれ標準用かFBを使用して下さい。

8. らせん溝用測定子【T-GL】

偶数溝を持ったライフル銃等の旋条径をロータリーアダプターに取付け旋条ねじれに沿ってたどり測定します。測定範囲2.80~9.80mm。ニードルはT-T測定子用を使用します。
