標準測定子
標準測定子 標準測定子

標準測定子

測定範囲は内径Φ0.47~41.10mmで、すべてスプリットボール(割球)測定子タイプです。

小口径用内径測定器スプリットボール(割球)測定子タイプは、2点で心出しと測定ができます。標準測定子の製品にはM-00~M5(Φ0.47~41.10mm)の7種類があります。標準測定子は焼き入れスチールを使用しており、仕上げは硬質クロームメッキで、優れた耐久性を有しています。標準測定子製品のM-1~M-5(Φ1.50~41.10mm)については超硬(タングステンカーバイド)測定ポイントを埋め込んだタイプもあります。また多数のアクセサリーを組み合わせることで、様々な形状の穴径の測定が可能です。さらに計測機能だけではなく、穴や円の曲線形状における欠陥を検出する働きもあります。測定作業については、作業開始前にセッティングリングで基準設定をおこなってください。求める内径に極めて近いか、あるいは同じサイズで設定すれば、最も正確な測定値が得られます。

特長

  • 標準測定子は焼き入れスチールを使用し、硬質クロームメッキ仕上げにより優れた耐久性を発揮。
  • 標準測定子製品のM-1~M-5(Φ1.50~41.10mm)については超硬(タングステンカーバイド)測定ポイントを埋め込んだタイプもある。
  • テーパーニードルは焼き入れスチール製または超硬(タングステンカーバイド)製。ラップ仕上げしたテーパー付。
  • 多数のアクセサリーによるモジュラー構造で、様々な形状の穴径測定が可能。
  • 穴や円の曲線形状における欠陥の検出も可能。

テクニカルデータ

  • 測定範囲  Φ0.47~41.1mm
  • 精度
    リニアリティ(動きの精度) Φ0.50~1.50mm MAX 2%
                  Φ1.75~40.0mm MAX 1%
    繰り返し精度  0.2μm
  • 最大測定深さ  Φ8.30~41.1mm MAX 1,000mm
    (標準プローブにΦ8.00mmのデップスエクステンションを使用)
  • 硬度  1,000HV

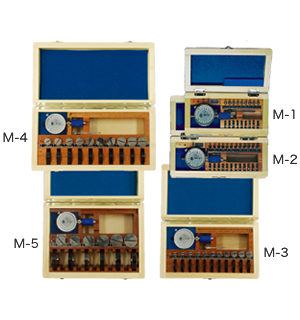

標準ダイヤテストセット

単位:mm
セットNo. 測定子長さ 測定範囲 測定深さ 底からの測定位置(H1) 指示計測定力
M-00 19.5 0.47~0.97 1.5~3 0.25~0.35 0.3~0.6N
M-0 19.5 0.95~1.55 11 0.6 0.5~0.8N
M-1 25.3/30.6 1.50~3.95 17/22 0.9/1.2 0.8~1.0N
M-2 47.3 3.70~9.80 40/50 2.0 1.2~1.8N
M-3 48.5 9.40~20.6 50 3.3 1.5~2.0N
M-4 48.5 20.4~30.6 50 3.6 1.5~2.5N
M-5 48.5 28.9~41.1 50 4.0 1.5~2.5N
