外径測定器<自動求心式> AMG
外径測定器<自動求心式> AMG 外径測定器<自動求心式> AMG 外径測定器<自動求心式> AMG

外径測定器<自動求心式> AMG

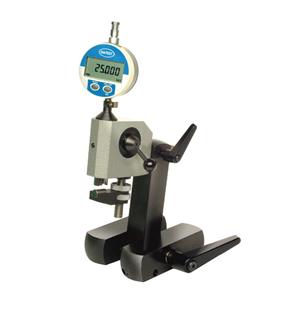

大量生産の現場や検査室のいずれにも適した外径測定器です。操作は簡単で、レバーによって誰でも容易に誤差なく測定がおこなえます。この外径測定器は耐磨耗構造であり、精密な製造技術と多くのテストによって開発されたもので、非常に高い精度を誇っています。測定ピンには超硬製を使用。測定ワークは、プリズムによって自動的にセンターリングされ、測定ピンの動きは自動的にインジケータへ伝達されます。インジケータは別途販売ですが、ダイヤテスト製ならどのタイプでも使用できます。

仕様

測定範囲          Φ5.0~25.0mm(ご注文によりΦ5.0mm以下も製作可能)
コンタクトの可動範囲   10mm
繰り返し精度       <0.001mm
インジケータ取付内径    Φ8h6
質量            約4kg(スタンドを含む)

セッティングリング DIN 2250C

ダイアテストセッティングリングは、BMDプラグゲージやダイアテスト精密内径測定器にほか、シリーンダーゲージ、キャリパーゲージ、内測マイクロメーター等のマスターゲージとして使用します。
ダイヤテストセッティングリングは、耐摩耗性の合金を採用しており全体焼入れ後、エージング処理していますので経年変化はありません。

仕様

材質   DIN 1,2842(90 Muv8)
硬度   HRC 62
精度   ISO JS3
規格   DIN 2250 c
刻印   呼び寸法及び実測値
例:25+0.001
製作範囲 φ1mm-300mm
