内側用テーパーゲージ IKT
内側用テーパーゲージ IKT 内側用テーパーゲージ IKT 内側用テーパーゲージ IKT

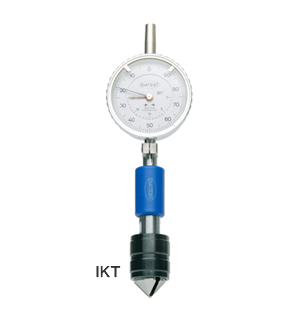

内側用テーパーゲージ IKT

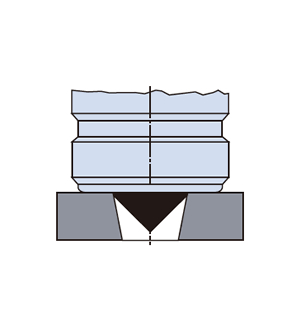

ダイヤテストの内側用テーパーゲージは、従来時間が掛かり費用を要したテーパーホールの内径とテーパー付の溝幅を瞬間的に、かつ正確に測定することができます。
プランジャー角度は、60゚(0゚~60゚用)、90゚(60゚~90゚用)、127゚(90゚~127゚用)の3種類があります。

単位mm
型式 角度 測定範囲 型式 角度 測定範囲
IKT-90-1
 IKT-90-1-2
IKT-90-2
IKT-90-3
IKT-90-4
IKT-90-5
IKT-90-6
90° 0.5-20
10-30
20-40
40-60
60-80
80-100
100-120
IKT-60-1
IKT-60-2
IKT-60-3
IKT-60-4
IKT-60-5
IKT-60-6
IKT-60-7
IKT-60-8
IKT-60-9
IKT-60-10
IKT-60-11
IKT-60-12
60° 0.5-12
10-21
20-31
30-41
40-51
50-61
60-71
70-81
80-91
90-101
100-111
110-121

IKT-127-1
IKT-127-2

IKT-127-3
IKT-127-4
IKT-127-5
IKT-127-6

127°

0.5-20
20-40

40-60
60-80
80-100
100-120

※セッティングマスター IKT-60-1EM(1KT-60-1用) Φ8mm
IKT-90-1EM(1KT-90-1用) Φ10mm
IKT-127-1EM(1KT-127-1用) Φ12mm

※特殊サイズも製作します。
